Система функциональной электростимуляции (ФЭС)

Полное Описание

Многоканальный (16 каналов) программируемый электростимулятор мышц, в автоматическом режиме адаптирующийся под темп циклических движений верхних и нижних конечностей человека. Предназначен комплекс для эффективного восстановительного лечения двигательно-координаторных нарушений у взрослых и детей (широкий спектр ортопедо-неврологической патологии).

Высокая эффективность использования этой технологии в лечении больных ДЦП, сколиотической болезнью, с последствиями травм головного и спинного мозга, с постинсультными двигательными расстройствами, с поражениями опорно-двигательного аппарата без нарушений ЦНС и с другими заболеваниями обусловлена базирующимися на глубоком осмыслении патофизиологии двигательных нарушений описанными ниже исключительными особенностями данного метода лечения.

Метод получил название функциональная программируемая электростимуляции мышц (ФПЭС).

1. Мощнейшим саногенетическим фактором этой современной технологии является то, что фазы электростимуляции мышц по всем шестнадцати каналам по времени строго совпадают с попыткой конкретной мышцы осуществить произвольное напряжение в процессе ходьбы – не раньше и не позже. Иными словами, моделируется пространственно-временной рисунок электростимуляции мышц, чётко совпадающий с фазами их произвольной активности.
2. Этим метод ФПЭС отличается от традиционной электромиостимуляции покоя, при которой происходит использование лишь силовых характеристик электрического стимула с закреплением позитивных клинических эффектов исключительно в структурах периферического нервно-мышечного аппарата.
3. Достигается указанное фазовое совпадение произвольного напряжения мышцы и её электростимуляции включением в блок-схему комплекса ОРТОРЕНТ ФЭС модуля временнóй синхронизации работы каналов миостимулятора с текущим использованием физиологических параметров организма (главным образом, меняющихся в ходьбе значений угла в суставе, в реальном режиме времени поступающих в портативное микропроцессорное устройство электромиостимулятора).
4. Именно в таком функциональном режиме стимуляции происходит закрепление в определённых структурах спинного и головного мозга (т.н. локомоторных центрах) правильной программы управления движением, что объясняет высокие и стойкие клинические результаты.
5. Позволяет производить 3 типа движений: ходьба, циклические движения поочередные ног (велосипед) и изолированные движения;
6. Автоматическая настройка стимулятора в соответствии с выбранной мышечной группой и заболеванием пациента.
7. Анализ и контроль эффективности лечения.

По данным ведущих клиник России, при построении программы комплексного восстановительного лечения пациента с включением в неё метода ФПЭС значительно улучшается экономическая составляющая курсового лечения (уменьшение койко-дня, устранение необходимости использовать другие – более дорогостоящие и трудоёмкие – методы нейрореабилитации, снижение вероятности рецидивов заболевания и др. показатели).

Особенности комплекса ОРТОРЕНТ ФЭС

1. Комплекс представляет собой беспроводное устройство для функциональной электростимуляции (ФЭС) с компьютерным управлением. Мионейростимулятор оснащен 16 независимыми каналами стимуляции. Сила тока, частота, длительность импульса и полярность электродов для каждого канала стимуляции могут быть заданы отдельно.
2. Программное обеспечение позволяет автоматически настраивать стимулятор в соответствии с выбранной мышечной группой и заболеванием пациента, осуществлять анализ и контроль эффективности лечения, производить статистическую обработку собранных в базе данных.
3. Комплекс позволяет производить 3 типа движений: ходьба, циклические движения поочередные ног (велосипед) и изолированные движения. Так же существует 3 способа запуска устройства: по гониометрическим датчикам, по данным акселерометра и с помощью ПК.

Описание функциональных характеристик

1. ОРТОРЕНТ ФЭС представляет собой микропроцессорное устройство шестнадцати канальный электростимулятор. На этапе настройки (подбор силы тока, введение циклограммы стимуляции мышц) данное устройство посредством интерфейсного блока получает информацию от компьютерной программы.
2. В дальнейшем, на этапе лечебного сеанса, электростимулятор автономно, в режиме адаптивной коррекции движений, подстраивается на основе гониометрических или подометрических параметров под темп движения пациента.
3. Происходит генерация подаваемых на мышцы электрических стимулов строго в соответствии с заданной и введённой в микропроцессорное устройство циклограммой работы мышц. Комплекс предназначен для восстановительного лечения двигательно-координаторных нарушений при ортопедо-неврологической патологии методом функциональной программируемой электромиостимуляции в ходьбе.
4. Использование микропроцессорной технологии и современной элементной базы позволило максимально упростить практическое применение комплекса в клинике, сделать его удобным средством при лечении ряда заболеваний нервной и опорно-двигательной систем человека.

Характерные особенности и преимущества комплекса ОРТОРЕНТ ФЭС

1. Высокая прочность корпуса, соединительных кабелей и использование профессиональных разъёмов сводят к минимуму вероятность повреждения комплекса как в процессе нормальной эксплуатации (сеансы проводятся исключительно во время произвольной локомоции – при ходьбе, беге, подъёме по лестнице, что и составляет концепцию технологии;
2. Быстрота и удобство подготовительного периода перед началом сеанса программируемой электростимуляции мышц (как правило, не более 5 минут);
3. Возможность сохранения настроек (параметров многоканальной электромиостимуляции) для каждого конкретного пациента на весь курс его лечения и ведение базы данных по пациентам;
4. Наглядная оценка процесса лечения через графическое представление во время лечебного сеанса гониограммы шагового цикла пациента. Исследовательский блок программного обеспечения позволяет также в процессе курса лечения ФЭС проводить сравнительный анализ гониометрического и ЭМГ-профиля мышечной активности ведущих двигательных синергий – т.е. прослеживать динамику улучшения пациента и объективно оценивать эффективность лечения;
5. Высокая степень автономности электростимулятора, что позволяет долгое время работать без подзарядки аккумуляторов.

Результаты применения комплекса:

• Увеличение силы мышц;
• Уменьшение спастичности;
• Профилактика контрактур в суставах;
• Восстановление функциональной активности сохранных нейронов.

Технические характеристики:

• Количество каналов стимуляции: 16;
• Форма импульса: прямоугольная;
• Максимальная сила тока (на канал): 80 мА;
• Длительность импульсов: до 0,3 мс;
• Частота следования импульсов: 10 – 300 Гц;
• Режимы воздействия: стимуляция, релаксация, обезболивание.

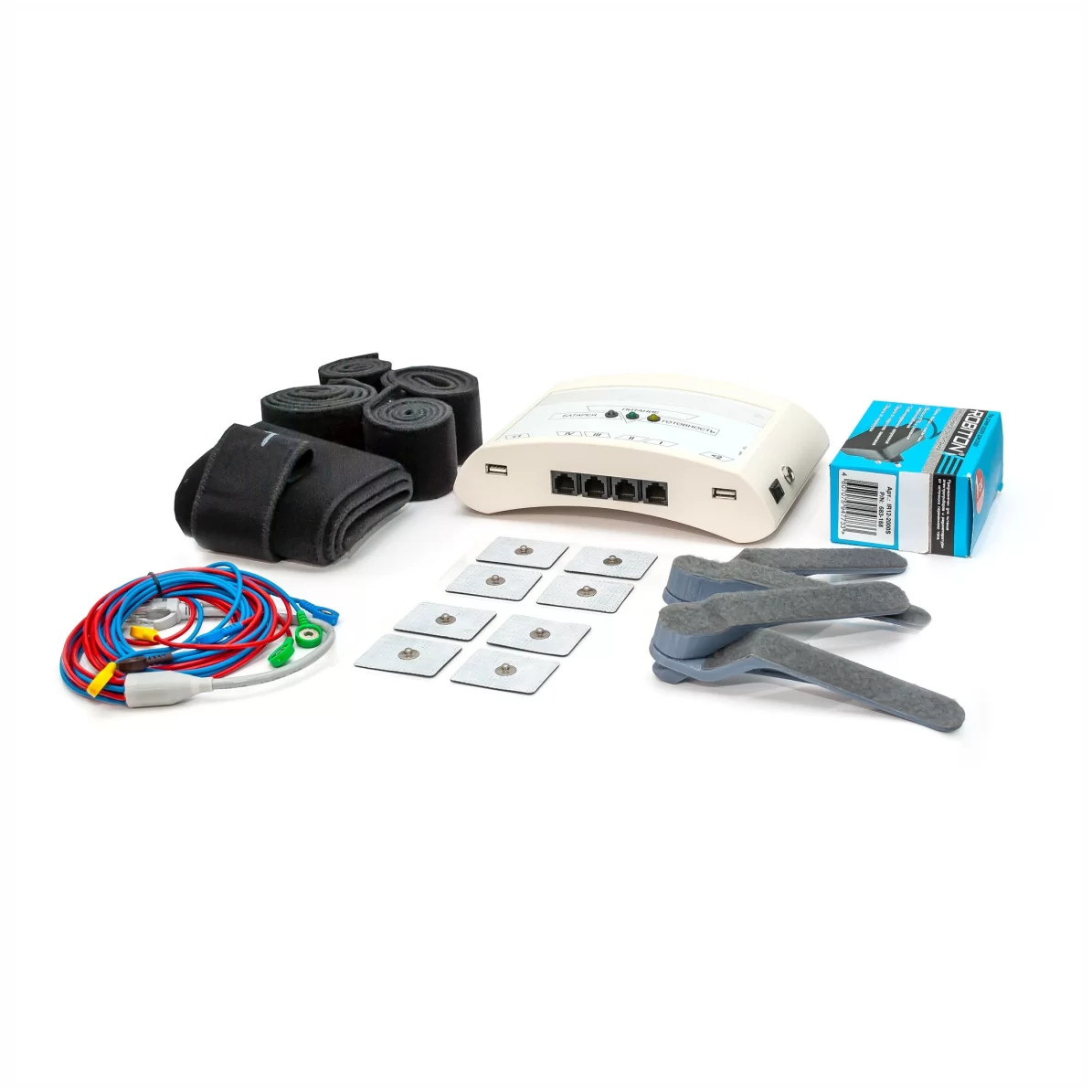

Комплект поставки:

• Радиоуправляемый блок мионейростимуляции 16-канальный с программным обеспечением;
• Программа управления для создания базы данных пациентов и автоматической настройки стимулятора;
• Радиоканал для беспроводной связи стимулятора с компьютером;
• Зарядное устройство;
• Комплект датчиков суставных углов;
• Комплект одноразовых электродов и универсальных кабелей;
• Ноутбук.
