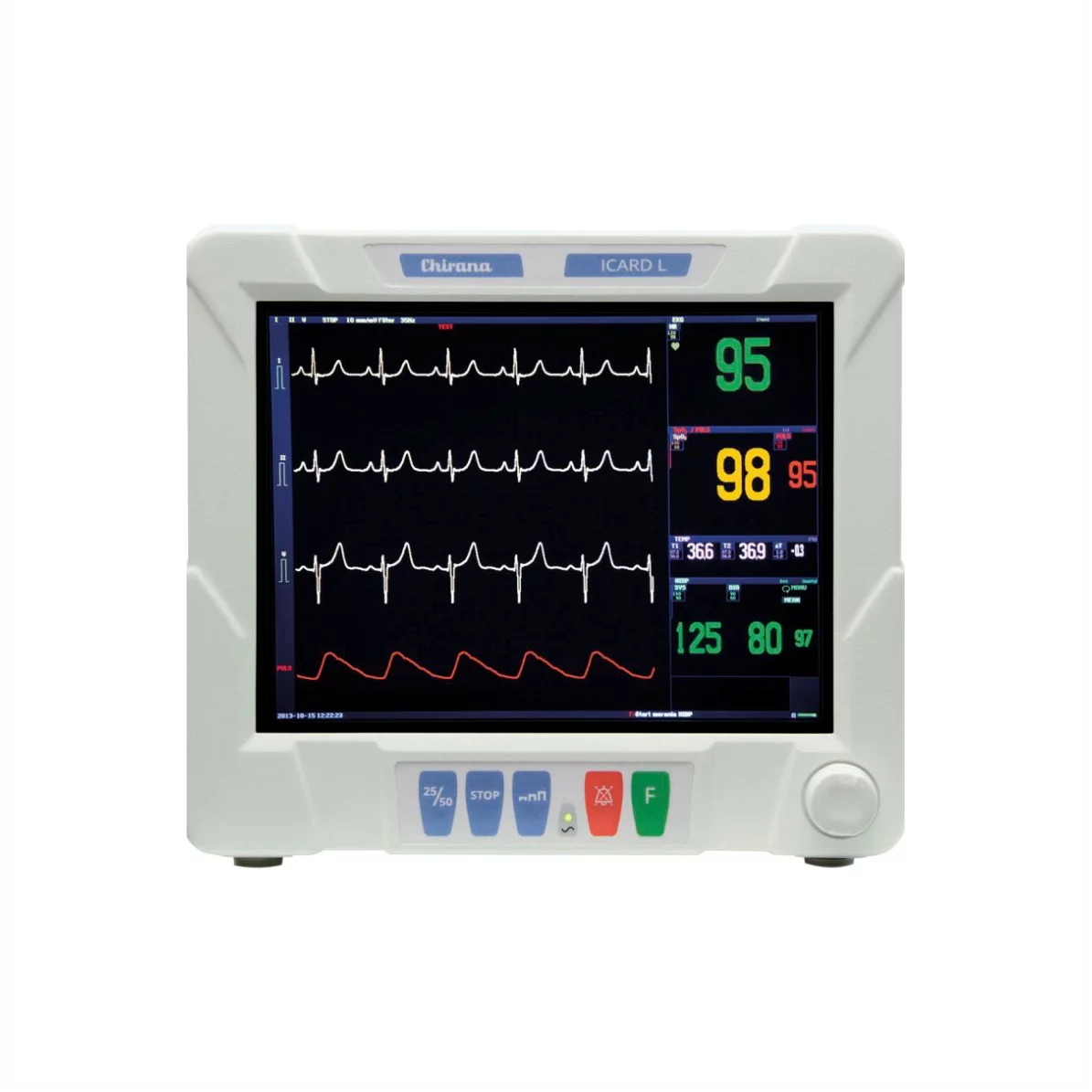

Анестезиологические мониторы ICARD L (с парамагнитным датчиком О2)

Полное Описание

Основные технические характеристики:

• дисплей с диагональю: 12,1″
• разришение: 1024 x 768
• тип дисплея: цветной ЖК
• количество кривых на дисплее: до 10
• специальные функции: функция замерзания петель
• цифровые (табличные) тренды: 1, 2, 5, 10, 15, 30, 60 минут
• графические тренды: 2, 8 и 24 часов

Характеристики конструкции:

• управление монитором проводится с помощью поворотного элемента типа track-ball и пяти функциональных клавишей
• предварительно настроенное программное обеспечение и внутренний канал для проведения анализа газа
• внутренняя герметичная система охлаждения без применения вентиляторов
• мин. 2 часа самостоятельной работы в случае сбоя электрической энергии
• порты интегрированных модулей ECG, SpO₂, NIBP, IBP, Temp, Multi Gaz, CO₂
• возможность бескабельного проводного подключения к центральной системе мониторирования

Сигнализация:

• световая и звуковая индикации работы и предупреждений
• изображение предупреждений на дисплее
• 3 режима уровня звука аварийной сигнализации

Модуль измерения ЭКГ:

• канал измерения ЭКГ:
  • режим 5 отведений (R,L, F, N, C alebo RA, LA, LL, RL, V)
    опция отведений (I, II, III, avR, avL, avF, V)

• • режим 3-го отведения (KbA alebo RA,LA, LL)
    опция отведений (I, II,III)

• скорость образования кривой: 25, 50 мм/с
• амплитуда кривой: 2, 5, 5, 10, 20 мм/мВ
• постоянная времени: 2 с
• защита от импульса дефибрилляции: 5 кВ/360джоул, в условиях применения оригинального кабеля ЭКГ
• частота датчиков: 1000 Гц
• датчики: 16 ударов

Модуль измерения SpO ₂ :

• диапазон измерения: 0 — 99%
• диапазон сигнализации: 30 — 99%
• точность измерения: ±2% (для диапазона 75 — 99%)
• точность измерения: ±3% (для диапазона 50 — 74%)
• интервал актуализации: до 1 с
• частота сердечной недостаточности, диапазон измерения: 30 – 250 ударов/мин
• продолжительность задержки сигнализации: 10 с

Модуль измерения NIBP:

• система SunTech, с минимальной чувствительностью к артефактам
• определение типа манжеты проводится автоматически
• осциллометрический метод измерения
• ручной и автоматический режимы работы
• измеряемые параметры: систолическое, диастолическое и среднее давление
• диапазон измерения:

• • систолическое (SYS): 25 — 260 мм ртутного столбца
  • диастолическое (DIA): 10 — 235 мм ртутного столбца
  • среднее (MEAN): 10 — 220 мм ртутного столбца
• среднее отклонение измерения не больше, чем ±5 мм ртутного столбца
• предельные значения сигналов предупреждения:
  • систолическое (SYS): 50 — 250 мм ртутного столбца
  • диастолическое (DIA): 30 — 240 мм ртутного столбца
• продолжительность измерения:
  • стандартная — 30 с
  • максимальная – 180 с
• давление в манжете: автоматическая настройка давления в манжете

Модуль измерения TEMP:

• 2 канала измерения температуры
• диапазон измерения: 5 – 50º C
• диапазон сигнализации: 5 – 45º C
• позволенное отклонение: 0,1º C
• точность: ± 0,1º C
• интервал актуализации: 1 – 2 (с )
• автоматический контроль: каждых 5 — 10 (мин.)

Канал измерения IBP:

• аппарат оснащен кабелем, который позволяет применять датчики Abbott типа Transpac IV, или B-Braun
• диапазон измерения: -99 – 310 мм ртутного столбца
• диапазон сигнализации: -95 – 300 мм ртутного столбца
• позволенное отклонение: 1мм ртутного столбца
• точность:
• ±3 mm ртутного столбца pre <40 мм ртутного столбца
• ±10% pre >40 мм ртутного столбца
• отбор пробы: 100 мл/мин
• отображение на дисплее: Fi и Et

Габариты аппарата:

• габариты: 286 x 280 x 132 (мм)
• масса: 4,5 кг
• питание электрическим током: 100/250 (В) AC, 50/60 Гц

Преимущества аппарата:

• Мониторинг респирограммы обеспечивается импедансным методом. На дисплее отображаются частота дыхания и дыхательная кривая. Предусмотрена тревога отсутствия дыхания.
• Мониторинг капнографии – CO₂ и мониторинг наркозных газов: мониторинг капнографии обеспечивается встроенным модулем, который по принципу мониторирования side-stream предоставляет врачу данные о ETCO2, FiO2 и частоте дыхания.
  На экране отображается капнографическая кривая, обеспечиваются тревоги в случае прекращения дыхания и тревога окклюзии. Мониторы со встроенным модулем капнографии подходят для отделений интенсивной медицины или отделений анестезиологии и реаниматологии. Для применения мониторов Icard в операционных залах целесообразно дополнить наркозные аппараты Chirana Venar монитором Chirana Icard вместе с модулем мониторинга наркозных газов AGAS. В такой комплектации будет обеспечен комплексный мониторинг состава газовой смеси на вдохе и на выдохе (CO₂, O₂, N₂O, все наркозные газы с автоматическим распознаванием, MAC, BAL)
• Большим преимуществом мониторов Icard является их модульность, причем по желанию заказчика мы можем предложить модификации с диагональю экрана 8,4“ или 12,1“.
• На мониторах Icard реализована удобная система архивации и обработки данных. Вся информация переносится на компьютер с помощью флеш-диска USB. С помощью специальной программы, работающей в системе Windows, врач может как просто архивировать, так и обрабатывать все эти данные.
• Мониторы Icard могут быть подключены к центральной станции мониторинга, с помощью беспроводной сети Wireless. Это уникальное и надежное решение позволяет врачу непрерывно следить за каждым пациентом в отделении. Кроме, такая система выгодна с экономической точки зрения, так как позволяет организовать сеть мониторинга в действующем отделении, не прибегая к проведению кабелей и ремонту. Центральная станция мониторинга Icard позволяет врачу и медицинскому персоналу следить за данными на всех прикроватных мониторах, архивировать необходимые данные, обрабатывать их и выводить на печать. Большим преимуществом является дистанционное управление и настройка на центральном компьютере всех функций отдельных мониторов.
